CE-10型
油水分離器
（標準型）
使用之前請仔細閱讀說明書！
上海三本環?？萍加邢薰?/p>
SHANGHAI SANBON ENVIRONMENTAL PROTECTION TECHNOLOGY CO.,LTD

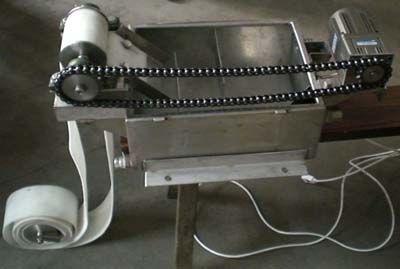

一 產品概況
1． 超群的回收能力：方向性植毛纖維濾帶是由長短不一的纖維組成，纖維之間會有很大的蓄油空間，經測算，方向性植毛纖維濾帶和同帶寬的鋼帶回收油能力之比為8/1。
2． 超長的使用壽命：方向性植毛纖維濾帶的制造材料本身能耐磨耐腐蝕。當然除濾帶本身的可靠質量，還因?yàn)闉V帶的蓄油部分為植毛纖維之間的空間，當刮油的時候，刮板并不會接觸濾帶，濾帶損耗極小，從實際運行情況來看，如果保養到位，濾帶壽命可以達到7年。
3． 二次分離：表面浮油處理機對經過回收后的浮油還有一個二次分離的過程，使分離后的浮油純度大大提高。
二 產品規格
|
型號
|
CE-10
|
|
回收油量（L/H）
|
35~11O
|
|
帶寬
|
100
|
|
外型尺寸
|
300X480X268
|
|
功率（W）
|
60
|
|
馬達型式
|
單相220V 60W
51K60GN-C
（附減速機）
SGN-50
|
|
濾帶規格（單位：mm）
|
型式 寬 設置高
A 100 700
B 100 1200
C 100 1700
D 100 2200
|
|
濾帶速度
|
4.6~5.5m/min
|
|
定格電流
|
0.56A
|
|
重量
|
28Kg
|
|
回收油量（L/H）
|
35~110
|
表面浮油回收機工作原理圖
支架定位
如原理圖所示，某些場合可能需要一個自備固定支架，支架高度可根據現場情況自由調整，機器下部有四個固定機器的孔，可通過四個螺栓與支架相連。（具體尺寸見下圖）
三 組合安裝
-
打開外包裝，可以看見機器幾乎已組裝完畢。
-
將機器安裝在設置場所，將機器上蓋打開，水平儀放在上滾輪法蘭部，以確定機器水平。（如下圖）
-
參考濾帶更換方法，將濾帶掛在上部滾輪上。
-
將掛在上部滾輪的濾帶撐開，并將下滾輪掛上。
-
將出水口，出油口之前的軟管裝配完畢后，整個安裝工程就算告一段落。
有動植物油的場合，應設置在離發生源較近的地方。
四 運轉操作
本機附有1.5米長的電源線（附插頭），為安全起見，請安裝漏電開關。而有關30型以上機種附機內配線。
-
本體分離槽內先注入一半清水。
-
將開關打開確認濾帶轉動正常。
-
其次濾帶轉動時是否與刮刀吻合，如果刮取的油水左端和右端流出量相等時就沒問題。
-
刮取的油水在分離槽內因比重而分離。
五 濾帶更換
必要工具：開口扳手、活動扳手。
-
提起濾帶將下滾輪取出。
-
下滾輪取出后，拆下上滾輪軸承邊側的螺絲（不附鏈條齒輪的那一面），其次拆開并取出上滾輪下方附帶水盤的左右固定螺絲二個，再將承水盤拿下。
-
以上步驟完成后，將軸承（如下圖）斜斜拉起，將原濾帶先行取出。在新的濾帶掛入之時，必須確定轉動方向與濾帶背面箭頭同向，才能掛入。
-
濾帶掛入后按逆向程序組合。
為防止濾帶偏移，濾帶安裝后請注意下列事項：
-
確認機械水平。
-
軸承安裝時須調整松緊度以免運轉不順暢。
-
調整承水盤刮板位置（如下圖）。
-
刮板部分，適當?shù)南驗V帶移動直到刮出油為止。
六 保養
-
分離槽每月至少清洗一次，當使用中間若含油SS或沈淀物較多時，必須增加清洗次數。
-
可移動部分（如軸承、鏈條等）請遵照加油分類表，添加潤滑油。
添加油分類表
|
潤滑油添加處
|
油種類
|
使用量
|
工具
|
給油期限
|
|
減速機
|
30型以上
|
機油#115
|
20克
|
黃油槍
|
20000小時
|
|
滾輪鏈條
|
通用
|
黃油
|
少量
|
毛刷
|
1次/日
|
|
鏈條齒輪
|
通用
|
黃油
|
少量
|
毛刷
|
1次/日
|
|
滾輪軸承
|
通用
|
黃油
|
約3克/個
|
黃油槍
|
1次/日
|
分解修理每一~二年實施一次即可，日常容易引起的故障以及對策請參考下表所列，其它表列以外的故障若無法解決時，請聯絡本公司詳談后處理。
故障對策
|
狀態
|
原因
|
對策
|
|
（1）濾帶偏移
|
1．機械水平不準確
|
確認調整
|
|
2．承水盤安裝位置不佳
|
調整
|
|
3．刮板傾斜角度不良
|
調整（參考）
|
|
4．上滾輪軸承位置不佳
|
調整（參考）
|
|
5．上滾輪軸承磨損
|
更換
|
|
6．上滾輪偏移磨損
|
更換
|
|
7．上滾輪內有異物混入、附著
|
清除
|
|
狀態
|
原因
|
對策
|
|
（1）濾帶偏移
|
8．濾帶遭風吹搖晃
|
設置擋風屏
|
|
9．濾帶遭水沖歪
|
設置整流板
|
|
10．濾帶壽命期滿
|
更換
|
|
（2）出油口有水流出
|
1．沈淀物過多
|
定期清除
|
|
2．排出口位置錯誤
|
確認
|
|
（3）馬達不動
|
1．插頭未插入插座
|
確認
|
|
2．保險絲斷裂
|
更換
|
|
3．電線斷裂
|
更換
|
|
4．馬達壽命期滿
|
更換
|
|
5．馬達絕緣失效、漏電
|
更換
|
|
6．上滾輪不動
|
更換軸承
|
|
（4）回收量減少
|
1．馬達逆轉
|
確認接線是否正確
|
|
2．濾帶懸掛方向錯誤
|
更正
|
|
3．刮板位置不當，刮不到油
|
調整刮板位置
|
|
4．機臺設置方向與水流逆向
|
變更設置方向
|
|
5．濾帶積垢堵塞
|
濾帶清潔或更換
|
調整刮板時，先將刮板調整偏移方向的固定螺絲放松，之后調整刮板角度及距離再固定，這樣連續調整幾次后幾乎所有的偏移情形均可修正。
